Авторы разработки: Зав. Лабораторией к.ф.-м.н.
Н.В.Классен, ИФТТ РАН, Черноголовка, Московской обл., факс: 8 252 49701,
E-mail: klassen@issp.ac.ru
В Институте физики твердого тела РАН разработан цикл технологических процессов, производства оптических элементов сложных профилей для лазерных технологий и телекоммуникаций.
Важнейшие звенья созданных технологий - компактирование монолитного материала из дисперсного исходного сырья, получение изделий необходимых размеров и формы, придание их рабочим поверхностям требуемых профиля и оптической чистоты - осуществляются путем приложения внешнего давления, инициирующего локальную пластическую деформацию в областях контактов либо между фрагментами, которые должны быть соединены в монолитное изделие, либо между внешней поверхностью изделия и пуансоном, который должен придать поверхности нужный профиль и оптическую чистоту.
В ИФТТ РАН разработаны такие режимы обработки оптических материалов давлением, которые позволяют:
-достигать механически прочного и оптически прозрачного соединения отдельных фрагментов в единое целое
-получать поверхности наноскопической гладкости (добиться которой путем обычной абразивной полировки весьма проблематично)
-формировать оптически совершенные поверхности несферических и весьма сложных профилей, что значительно повышает эффективность лазерных технологий и оптических телекоммуникаций

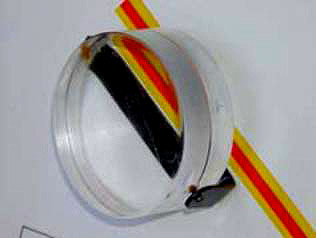

Составной оптический элемент из иодида цезия, сваренный и отполированный деформацией
Следует отметить, что оптически гладкие поверхности, полученные путем обжатия предварительно отполированными пуансонами, обладают рядом качественно новых характеристик.
- Микротвердость формованных элементов, характеризующая стойкость к царапанью, значительно выше, чем у обработанных традиционным абразивным способом
- Деформационное полирование осуществляет и антигигроскопическое воздействие: оптика из щелочно - галоидных кристаллов может находиться на открытом воздухе без заметных повреждений в течение нескольких лет
Алюминиевые зеркала, изготовленные обычным способом вакуумного напыления, не выдерживают даже весьма аккуратной протирки чистой ватой и царапаются. Аналогичные же зеркала, изготовленные формованием, не царапаются и при протирании довольно грубой ветошью.
Технология пластического формования успешно используется в Институте физики твердого тела РАН в опытном производства линз и других оптических элементов из щелочно - галоидных кристаллов для технологических лазеров инфракрасного диапазона
|
