МИКРОТЕХНОЛОГИИ

Ленточки в косую полосочку: где кончается текстурный дизайн и начинается деформационная инженерия

Сложные деформации структурированных материалов сейчас активно изучаются в связи с новым направлением в электронике – стрейнтронике. Кроме сжатия-растяжения, также представляют интерес кручение и изгиб, изменяющие симметрию материала. В связи с этим обращает на себя внимание недавняя работа французско-бельгийской команды исследователей (Univ. Libre de Bruxelles, Sorbonne Univ.) [1]. Они обнаружили эффект самопроизвольного изгиба текстурированного материала под действием растяжения.

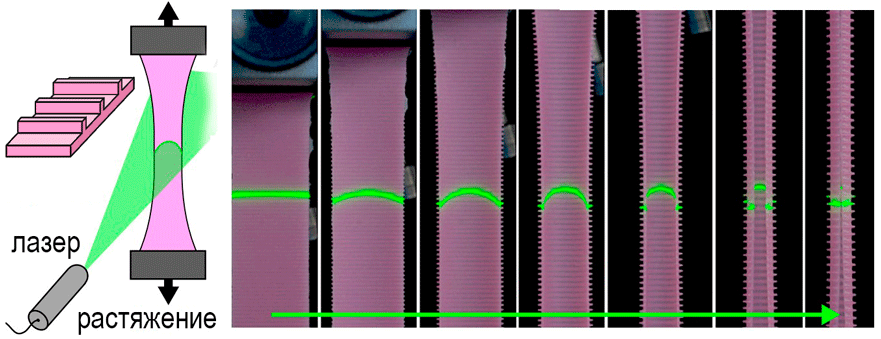

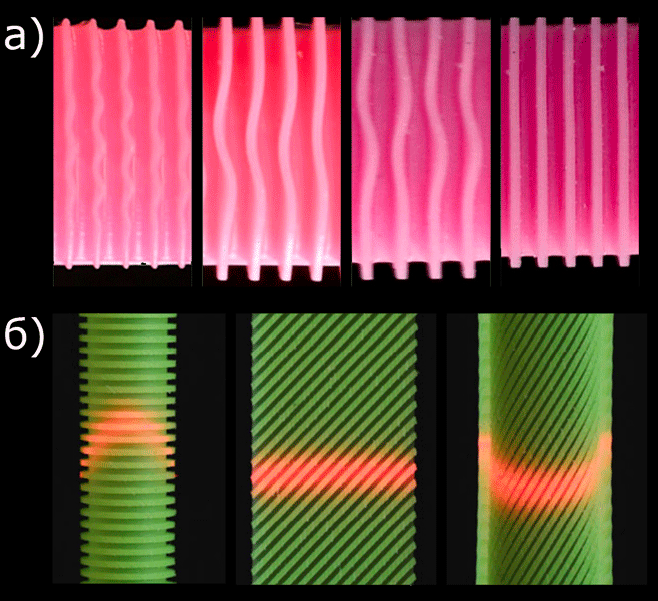

Объектом исследования послужили ленты, изготовленные из силиконовой резины с периодической системой полос-неоднородностей. Ленты напечатали на 3D-принтере, причем размер и ориентация полос варьировалась. Чтобы измерять кривизну, использовали лазерный луч-подсветку (см. рис. 1)

Авторы экспериментально исследовали зависимость кривизны трубочки от ее растяжения, а также создали аналитическую теорию эффекта. Механизм образования кривизны объясняется очень просто. Под действием продольного растяжения ленты её ширина уменьшается на величину, определяемую как произведение коэффициента Пуассона на приращение длины ленты. В то же время, полоски текстуры, ориентированные поперек ленты, укорачиваются на величину, также определяемую как произведение коэффициента Пуассона, но на приращение их ширины, то есть величину пренебрежимо малую. В результате, пытаясь сохранить свою длину, полоски выгибаются, обеспечивая общий изгиб ленты. Этот изгиб увеличивается с увеличением растяжения (рис. 1). Если переусердствовать с узостью полосок, то возникает ещё один эффект – полоска  образует не один изгиб, а несколько, формируя волны (рис. 2б).

А что будет с лентой в косую полоску? Оказывается, кривизна максимальна при ориентации полос перпендикулярно ленте, затем она уменьшается до нуля, а потом снова появляется, но уже с обратным знаком – лента изгибается в другую сторону (см. рис. 2а). Теоретические расчеты показывают, что тангенс угла скоса, при котором кривизна обращается в ноль, равен коэффициенту Пуассона, и экспериментальные данные это подтверждают.

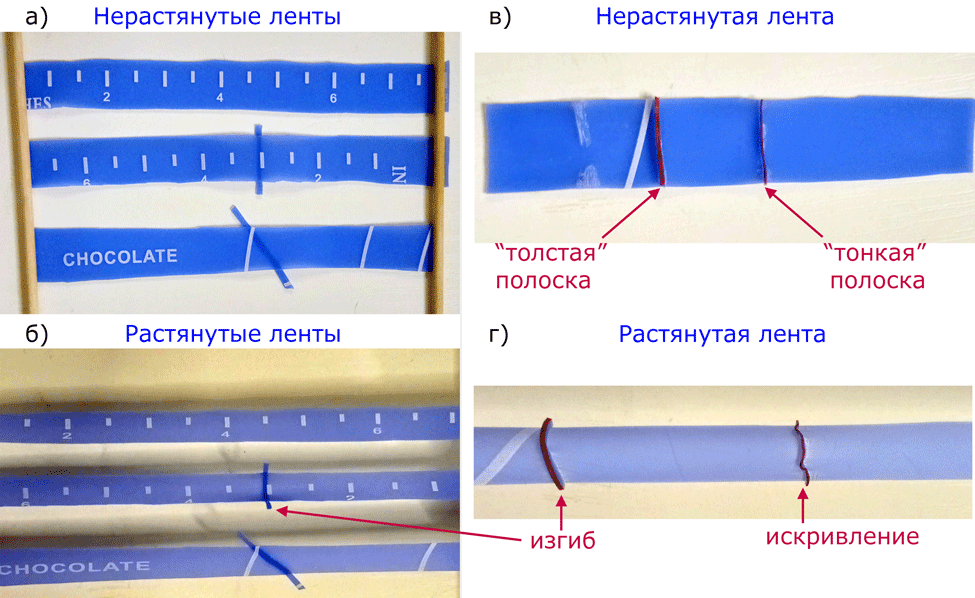

Для того чтобы самим наблюдать описанный выше эффект, не обязательно покупать 3D-принтер. Во имя науки я пожертвовала силиконовым ковриком для выпечки, вырезав из него три ленты: одну ленту оставила пустой, на вторую наклеила супер-клеем маленькую полоску перпендикулярно ленте, а на третью - полоску под углом примерно 30°, и приклеила ленты с двух концов к палочкам для суши (рис. 3а). Держась за них, можно равномерно растягивать ленты и наблюдать, как искривляется лента в том месте, где наклеена перпендикулярная полоска (рис. 3б, контраст увеличен, чтобы было лучше видно).

Чтобы увидеть эффект нескольких изгибов, я наклеила на ленту две полоски разной толщины (рис. 3в). “Толстая” полоска при растяжении ленты дала обычный изгиб, а “тонкая” образовала волну, правда, неправильную – не так легко ровно вырезать тонкую полоску (рис. 3г, контраст увеличен). Подобный опыт может сделать каждый, чтобы ещё раз почувствовать удивительные законы упругости.

Таким образом, дизайн текстуры перестает быть чисто эстетической деятельностью, превращаясь в инженерную науку. Эффекты самопроизвольного образования кривизны при растяжении могут быть использованы для создания устройств стрейнтроники, а также мягких захватов в робототехнике.

З. Пятакова

1. E. Siefert et al., Phys. Rev. Lett. 127, 168002 (2021).

НАНОМАТЕРИАЛЫ

Борофен: От слоя к слою

Исследователям из Северо-Западного университета (Northwestern University, USA) впервые удалось получить бислой борофена [1]. Сам борофен представляет собой двумерный кристалл, аналогичный графену, состоящий только лишь из атомов бора. Борофен является перспективным материалом и известен целым набором уникальных характеристик, среди которых феноменальная прочность, гибкость, высокая электропроводность и даже, при некоторых условиях, сверхпроводимость, что в теории должно обеспечить ему широкое практическое применение. Инженеры делают ставку на его использование в квантовой электронике, молекулярной сенсорике и энергетике, ведь, обладая такими свойствами, борофен способен произвести революцию в аккумуляторах, датчиках, солнечных элементах и квантовых вычислениях. Однако его синтез оказался нетривиальной задачей. В отличие от графена, который сравнительно нетрудно отделить от графита с помощью обыкновенного скотча, борофен нельзя также просто получить из объемного образца бора. Решением здесь служит правильно подобранная подложка. В случае с однослойным борофеном – это могут быть металлические подложи из серебра, золота, меди, алюминия или иридия. Однако поскольку объемный бор не является слоистым, как, например, графит, дальнейший рост второго и последующих слоев борофена неизменно приводит к кластеризации, а не к желаемым планарным пленкам. В работе [1] исследователи остановились на подложке из монокристалла серебра Ag(111), которая под действием высоких температур принимала необходимую авторам структуру. Итак, синтез бислоя борофена происходил на атомарно-плоском монокристалле серебра с помощью метода молекулярно-лучевой эпитаксии в сверхвысоком вакууме. При этом структура полученного образца формируется как раз двумя ковалентно связанными слоями α-фазы (BL-α), что подтверждается результатами сканирующей туннельной микроскопии, атомно-силовой микроскопии и компьютерным моделированием с использованием теории функционала плотности (см. рис.).

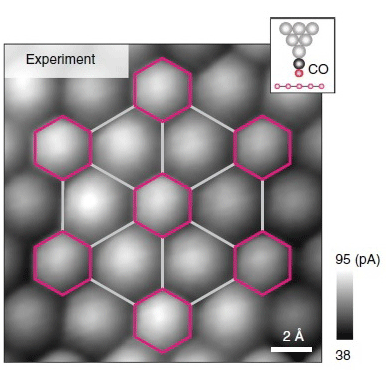

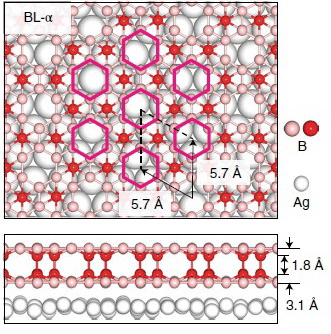

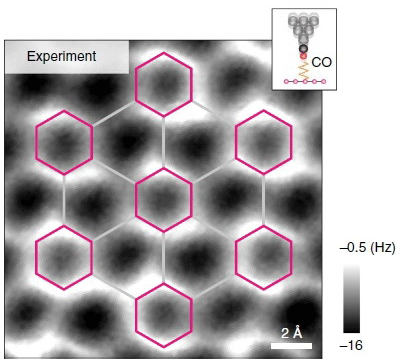

Атомная структура BL-α борофена: вид сверху и сбоку атомной структуры BL-α борофена, осажденного на поверхность Ag(111) (сверху), изображения, полученные с помощью сканирующей туннельной микроскопии CO-СТМ (в центре) и атомно-силовой микроскопии CO-АСМ (внизу).

Авторы проанализировали более детально электронные характеристики BL-α и установили, что полученный бислой сохраняет металличность, присущую монослою (SL) борофена. Так, плотность электронных состояний вблизи уровня Ферми BL-α-борофена подобна полиморфам SL-борофена. Авторы также утверждают, что бислой, сохраняя все желаемые электронные свойства монослоя, обладает при этом очевидными преимуществами. Например, межслоевое пространство вполне можно использовать для хранения высокоэнергетических соединений. Также авторы отмечают, что данные полевой эмиссионной спектроскопии предсказывают повышенную работу выхода по сравнению с полиморфными модификациями SL-борофена. В конечном итоге, можно утверждать, что возможности бора по формированию различных аллотропов ничуть не уступают углероду, и последнему, возможно, придется немного потесниться в борьбе за главную роль в приложениях будущего.

М. Маслов

Снова к основам

Лучше один раз увидеть, чем сто раз услышать: скачки Баркгаузена в сегнетоэлектрике

Скачкообразное продвижение доменных границ было обнаружено Генрихом Баркгаузеном немногим более века назад, задолго до первой визуализации доменов с помощью порошковых фигур Акулова-Биттера. Любопытно, что для демонстрации скачков использовался динамик, в который подавался сигнал с катушки, измеряющей поле от магнитного материала. Характерный треск, сопровождавший процесс перемагничивания стал первым доказательством существования доменов.

Конечно, с тех пор появилось множество методов визуализации доменов в ферромагнетиках, и ученые имели возможность непосредственно наблюдать, как доменные границы цепляются за дефекты решетки, а потом срываются с них под действием усиливающегося магнитного поля.

С сегнетоэлектриками дела обстоят сложнее: доменные границы в них на порядки величины тоньше магнитных доменных стенок, а оптическое наблюдение подобных процессов ограничено дифракционным пределом.

В недавней статье швейцарских исследователей (École polytechnique fédérale de Lausanne) [1] с помощью визуализации доменной структуры в просвечивающем электронном микроскопе был выявлен новый механизм скачков, не связанный с дефектами кристалла.

Для своих исследований авторы [1] использовали тонкую пластинку титаната бария, в которой наблюдали шипообразные 90-градусные сегнетоэластические домены, которые можно передвигать с помощью электрического поля, благодаря электромеханическому взаимодействию. Визуализация методами электронной микроскопии представляет собой непростую задачу, так как вследствие того же электромеханического взаимодействия домены создают сильные электрические поля вблизи своих вершин.

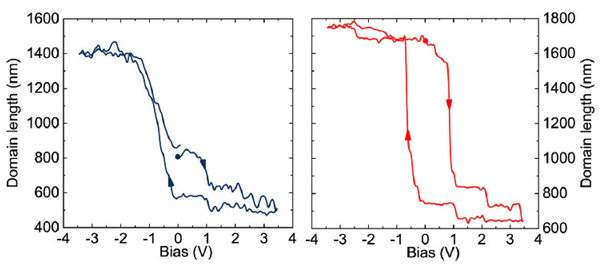

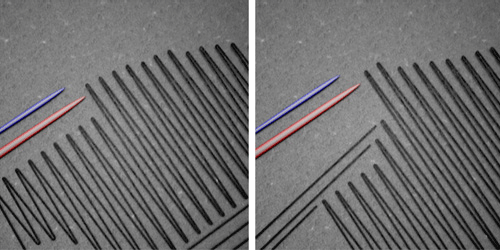

Непосредственное наблюдение доменных границ позволило авторам статьи  [1] построить “элементарные” петли гистерезиса – по изменению длины шипообразных доменов. На рисунке показано два таких шипа: один (подкрашенный красным) упирается в частокол из перпендикулярных доменов (поскольку с вершиной шипообразного домена связаны большие механические напряжения, она взаимодействует с доменами на расстоянии). Его дальнейшее продвижение возможно только при  значительном увеличении поля, заставляющего отступить блокирующие путь домены, и соответствующая ему зависимость длины “шипа” от поля имеет ярко выраженный гистерезис и прямоугольную форму (красная петля на рис. 1). В то же время домен, движущийся в однородно поляризованной области (подкрашен синим) и не имеющий на своем пути других препятствий, кроме дефектов в кристалле, характеризуется небольшим гистерезисом и смазанной формой петли (рис. 1, синяя кривая)

Таким образом, механизм, связанный с периодическим потенциалом решетки и точечными дефектами (барьеры Пайерлса), традиционно привлекавшийся для объяснения скачков Баркгаузена, оказывается совсем не главным фактором, формирующим петлю гистерезиса, по крайней мере, в титанате бария и керамических сегнетоэлектриках.

А. Пятаков

    1. R. Ignatans et al. Phys. Rev. Lett. 127, 167601 (2021).

Фуллерены и нанотрубки

Украшение из скандия для притяжения водорода

Поиск новых источников энергии является сегодня одной из наиболее актуальных задач. Постепенное ухудшение экологической обстановки и неумолимое истощение ископаемых источников топлива побуждает исследователей обратить внимание на нетрадиционные энергетические материалы. И одной из лучших таких альтернатив по праву считается водород благодаря высокому естественному содержанию в природе и сравнительной безопасности для окружающей среды. Однако существует и ряд ограничений, препятствующих широкому его использованию, одним из которых является проблема хранения и транспортировки, ведь для аккумулирования водорода в газовой фазе требуются громоздкие резервуары, а в виде жидкости – не обойтись без существенных дополнительных затрат на сжижение. Поэтому запасание водорода в атомарном и молекулярном виде кажется идеальным выходом, а для этого необходим новый наноматериал, способный делать это максимально продуктивно. Конечно, не всякая среда для этого годится. Многие годы целевую планку эффективности водород-сорбционных энергетических систем, куда входит рабочая температура, энергия адсорбции и гравиметрическая емкость, задает Министерство энергетики США (DOE). По последним его рекомендациям, например, гравиметрическая емкость должна составлять не менее 6.5 масс. %, а энергия адсорбции водорода лежать в диапазоне от 0.2 до 0.7 эВ. Различные исследовательские коллективы, ориентируясь на эти данные, предлагают решения в виде цеолитов, металлоорганических соединений, металлогидридов и других систем. Однако среди всего этого многообразия особое место занимают углеродные наноматериалы, такие как фуллерены, нанотрубки, колонный графен.

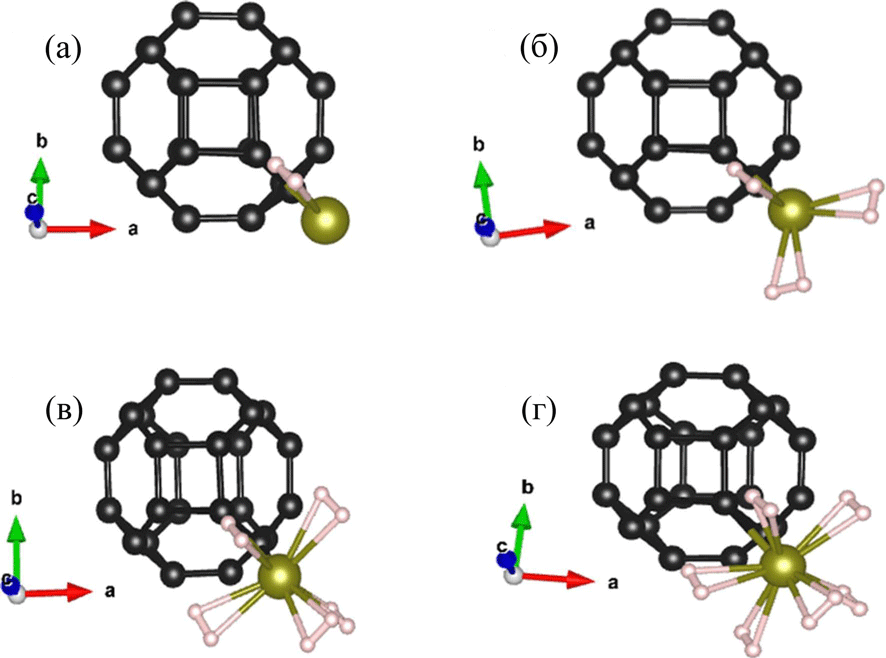

В работе [1] авторы (Indian Institute of Technology Bombay, Bhabha Atomic Research Centre, Индия) остановились на фуллерене C24. Однако, во-первых, фуллерен был выбран неклассический, содержащий четырехчленные кольца (углеродные квадраты) на поверхности, а, во-вторых, дополнительно допированный скандием (см. рис.). Исследователи провели детальное компьютерное моделирование с помощью теории функционала плотности, точнее, ее реализации в программе VASP, включающее как классический анализ структуры, электронных и энергетических характеристик, так и первопринципную молекулярную динамику. Для учета слабого ван-дер-ваальсового взаимодействия ученые использовали поправки Гримме. Необходимо отметить, что результаты у них получились многообещающими. Так, они выяснили, что допированный скандием неклассический фуллерен C24 способен адсорбировать до шести молекул водорода (см. рис.) со средней энергией адсорбции около 0.35 эВ.

При этом средняя температура десорбции составляет около 500 K, а гравиметрическая емкость – 13 %, что вдвое превышает рекомендации DOE. Молекулы водорода прикрепляются к декорированному скандием фуллерену с помощью так называемого взаимодействия Кубаса и классического “ван-дер-ваальса” (сам атом скандия крепко держится за углеродную клетку прочной ковалентной связью). Взаимодействие Кубаса характеризуется перетеканием заряда с заполненных σ-орбиталей (HOMO) молекулы водорода на вакантные 3d-орбитали скандия с последующим обратным переносом с заполненных d-орбиталей скандия на вакантные σ*-орбитали (LUMO) молекулы водорода. Авторы также оценили возможность запуска процесса кластеризации металл-металл, который способен в значительной степени снизить эффективность поглощения водорода. Для этого они рассчитали диффузионный энергетический барьер для атома скандия. Оказалось, что его значение (3.41 эВ) даже при максимальной температуре десорбции в 500 K существенно выше тепловой энергии (0.0065 эВ), следовательно, процесс кластеризации маловероятен, а сама система достаточно устойчива даже при высоких температурах. Это подтверждают и данные ab initio молекулярной динамики. Исследователи производили длительный по атомным меркам нагрев системы до 500 K и убедились в ее стабильности. Таким образом, по мнению авторов, декорированный скандием неклассический фуллерен C24 вполне может претендовать на звание эффективного обратимого аккумулятора водорода большой емкости.

М. Маслов

ТОРЖЕСТВО

Нобелевская премия 2021

С 4 по 15 октября в Стокгольме прошла 120-я Нобелевская неделя, на которой стали известны имена лауреатов Нобелевской премии в области медицины и физиологии, физики, химии, премии мира и экономики.

Лауреатами Нобелевской премии по физике 2021 года стали Сюкуро Манабэ, Клаус Хассельман и Джордж Паризи. Премия присуждена “за новаторский вклад в понимание сложных систем”.

Слева направо: Сюкуро Манабэ, Клаус Хассельман и Джорджо Паризи

Сюкуро Манабэ и Клаус Хассельман были награждены “за физическое моделирование климата Земли, количественную оценку изменчивости и надежное прогнозирование глобального потепления”, в то время как Джорджа Паризи наградили “за открытие взаимодействия беспорядка и флуктуаций в физических системах от атомных до планетарных масштабов”.

“Сюкуро Манабэ и Клаус Хассельман заложили фундамент наших знаний о климате Земли и о том, как человечество влияет на него. Джорджо Паризи награжден за его революционный вклад в теорию неупорядоченных материй и случайных процессов”,— говорится в пресс-релизе Нобелевского комитета.

В частности, Сюкуро Манабэ показал, как повышенный уровень углекислого газа в атмосфере приводит к повышению температуры на поверхности Земли. Его труды легли в основу современных климатических моделей.

Клаус Хассельман разработал модель, “связывающую воедино погоду и климат”, тем самым показав, что “климатические модели могут быть надежными, несмотря на то, что погода изменчива и хаотична”. Он также разработал методы идентификации конкретных “следов” деятельности человека и природных явлений, влияющих на климат. Его методы помогли доказать, что повышение температуры в атмосфере вызвано выбросами углекислого газа.

Джорджо Паризи обнаружил “скрытые закономерности в неупорядоченных комплексных материях”. Его открытия стали “одним из самых важных вкладов в теорию сложных систем” и помогли понять и описать множество разных материй и явлений не только в физике, но и в математике, биологии, нейробиологии.

Нобелевскую премию по химии за 2021 год присудили Бенджамину Листу и Дэвиду Макмиллану за разработку методов так называемого асимметричного органокатализа, применяемого в синтезе молекул.

В сообщении Нобелевского комитета отмечается, что долгое время считалось возможным использовать в качестве катализаторов только металлы и ферменты, однако около 20 лет назад Лист и Макмиллан независимо друг от друга разработали третий тип катализа — с использованием каркаса из атомов углерода, к которому могут присоединяться атомы более активных элементов, в том числе кислорода, серы или фосфора. Такие катализаторы безвредны для окружающей среды и при этом дешевы в производстве.

В Нобелевском комитете особо отметили, что работы Листа и Макмиллана показали, что органические катализаторы могут использоваться для запуска множества химических реакций. Используя их, ученые могут более эффективно создавать новые медицинские препараты или повышать КПД солнечных батарей. В Королевской шведской академии наук отметили их вклад в создание эффективных лекарств и “озеленение” химической промышленности.

ВЕСТИ С КОНФЕРЕНЦИИ

С 19 по 23 сентября 2021 года в Институте физики твердого тела им. Ю.А. Осипьяна РАН прошли Восьмая Всероссийская конференция с международным участием “Топливные элементы и энергоустановки на их основе” и Пятая школа молодых ученых “Современные аспекты высокоэффективных топливных элементов и энергоустановок на их основе”.

Тематика Конференции затрагивала научные и технологические вопросы разработки и создания топливных элементов и энергоустановок на их основе, в первую очередь – твердооксидных топливных элементов (ТОТЭ) и протонобменных топливных элементов (ПОМТЭ). Однако представленные доклады и их обсуждения значительно расширили тематику Конференции. Участники активно дискутировали о возобновляемых источниках энергии, о хранении и транспортировке энергии, в том числе в форме водорода и водородсодержащих газовых смесей, об экологичности и экономической эффективности различных решений альтернативной энергетики. Всего в работе Конференции приняли участие более 160 человек представители российских научных организаций, университетов и промышленных компаний, ученые и разработчики из Австрии, Бельгии и Германии, в том числе более 110 человек в очном формате и более 60 коллег в on-line формате посредством платформы Zoom. Были представлены 65 устных и 15 стендовых докладов. Особый интерес вызвал доклад представителей АО “Русатом Оверсиз” о проектах ГК “Росатом” в области технологий применения водорода и водородного транспорта. Участники конференции активно обсуждали новые результаты фундаментальных исследований твердооксидных электролизных элементов (ТОЭлЭ), представленные Александром Самойловым из ИФТТ РАН (фото 2).

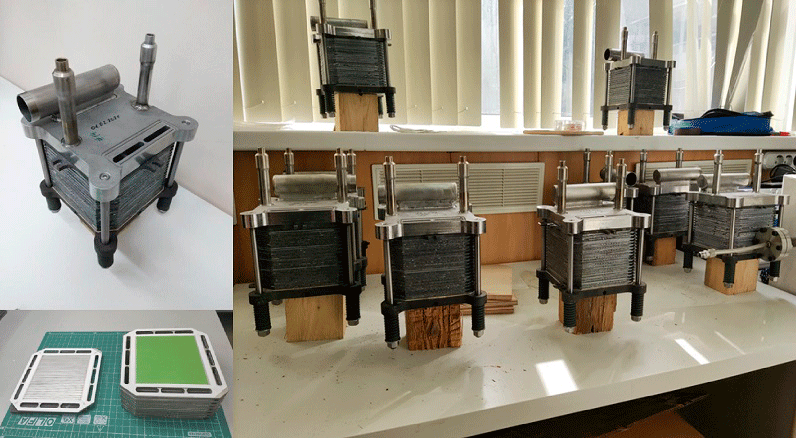

Программа Конференции включала не только доклады о результатах фундаментальных научных исследованиях, но и о конкретных разработках, которые в настоящее время проходят промышленные испытания. Сотрудник ФГУП “Крыловский государственный научный центр” из Санкт-Петербурга Сергей Анатольевич Живулько рассказал о новой разработке центра – трамвае, работающем на водородных топливных элементах, который в настоящее время успешно проходит ходовые испытания (фото 3).

Олег Сергеевич Попель (ОИВТ РАН) представил участникам крайне обширный и содержательный обзор проблем и перспектив декарбонизации российской энергетики. В качестве одного из шагов к данной цели Владимир Иванович Матренин из ООО НПО “Центротех” (компания в контуре АО “ТВЭЛ”) рассказал участникам о текущем состоянии разработок накопителей энергии повышенной удельной энергоемкости на водородном цикле. Юрий Владимир Васильев (МФТИ) представил коллегам план создания полигона для отработки различных технологий топливных элементов и водородной энергетики в целом – был представлен доклад о создании и открытии в период председательствования Российской Федерации в Арктическом совете в 2021-2023 годах Международной арктической станции “Снежинка”. В направлении фундаментальных поисковых исследований Михаил Валентинович Патракеев из ИХТТ УрО РАН представил результаты по созданию и исследованиям новых электродных материалов для высокотемпературных электрохимических устройств, а Елена Евгеньевна Ломонова из ИОФ РАН – материалов твердых электролитов для твердооксидных топливных элементов.

Особенностью прошедшей Конференции стало большое количество участников, представляющих различные государственные и частные корпорации, промышленные и инжиниринговые компании.

Другой, отличительной чертой Конференции стало участие многочисленных молодых ученых, инженеров-разработчиков и технологов, работающих в области топливных элементов и в смежных направлениях. В рамках Пятой школы молодых ученых “Современные аспекты высокоэффективных топливных элементов и энергоустановок на их основе” для молодых участников было представлено 24 доклада от ведущих ученых по различным тематикам, связанным с топливными элементами, а также с производством, хранением и применением

водорода.

Прошедшая Конференция продемонстрировала возросший интерес промышленности к наукоемким разработкам отечественных научных организаций и университетов в области водородной энергетики и топливных элементов.

Учитывая актуальность тематики и быстрый прогресс исследований в области разработок топливных элементов и энергоустановок на их основе, Оргкомитет принял решение провести в 2022 году Девятую Конференцию “Топливные элементы и энергоустановки на их основе”. О месте и сроках проведения Конференции будет сообщено в ближайшее время.

С. Бредихин, Д. Агарков
