Метод внутренней кристаллизации (МВК), изобретен в Лаборатории армированных систем Института физики твёрдого тела РАН.

Схема метода внутренней кристаллизации представлена на рисунке.

Достаточно простая (схематически) последовательность операций метода внутренней кристаллизации:

1. Образование непрерывных цилиндрических каналов во вспомогательной (молибденовой) матрице.

2. Заполнение каналов расплавом материала волокна (оксида).

3. Кристаллизация волокон в каналах.

4. Освобождение волокон от вспомогательной матрицы.

В лаборатории получены в количествах, достаточных для исследования струтуры и свойств и систематического производства композитных образцов, следующие монокристаллические волокна:

· Сапфир (Рис. 1),

· Гранат (Рис. 2),

· Муллит (Рис. 3),

· Эвтектики,

etc (пример - Рис. 4).

Разработанный метод обеспечивает высокую производительность процесса и низкую стоимость (около $ 2000). Механические свойства волокон в матрице – те же, что и свойства дорогих американских волокон (сравнивается только сапфир).

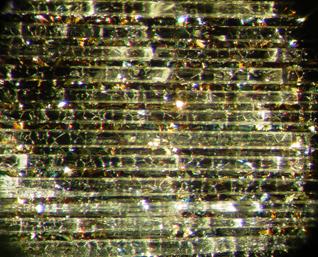

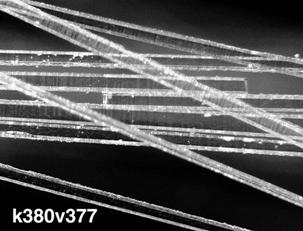

Рис. 1. Слой сапфировых волокон в поляризованном свете.	Рис. 2. Волокна алюминий-иттриевого граната.

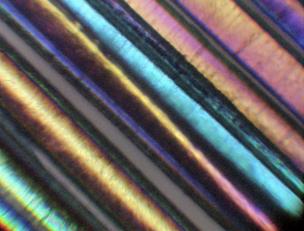

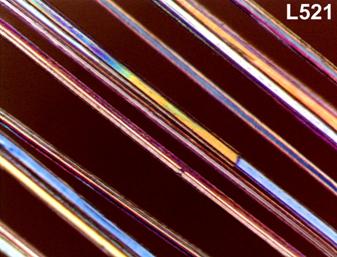

Рис. 3. Слой муллитовых волокон в поляризованном свете.	Рис. 4. Слой монокристаллических волокон AlLaO₃.
