Бондеры

ES-4029

ES-4029к

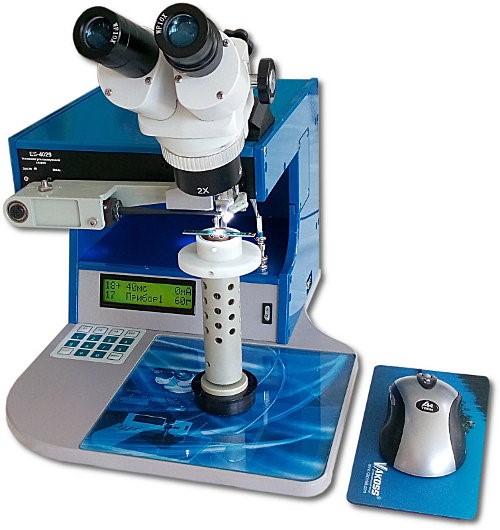

Установка ультразвуковой и термозвуковой сварки ES-4029 с боковой подачей проволоки

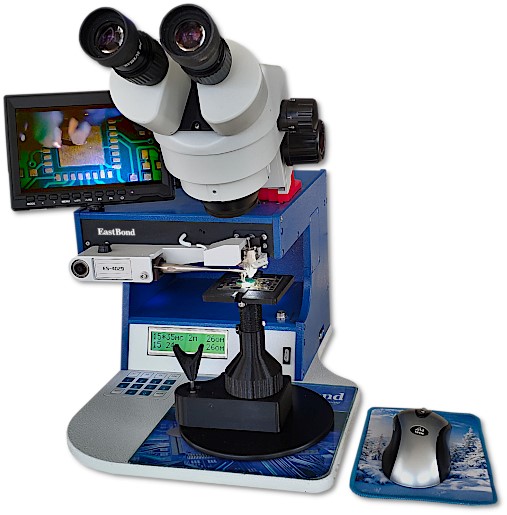

Установка ультразвуковой и термозвуковой сварки ES-4029к с вертикальной подачей проволоки



Осуществляют автоматизированный/полу автоматизированный проволочный монтаж (тонкой золотой и алюминиевой проволокой) микросборок, микромодулей, СВЧ-приборов, гибридных интегральных микросхем технологией ультразвуковой и термозвуковой сварки методом клин-клин (внахлест).



Технические характеристики
установки ультразвуковой и термозвуковой микросварки  ES-4029

Тип сварки

ультразвуковая

Вертикальное перемещение инструмента

7 мм

Диаметр применяемой проволоки

15-60 мкм

Материал применяемой проволоки

алюминий, золото

Диапазон усилий неразрушающего контроля

0-5 грамм

Усилие сжатия свариваемых элементов

10 — 100 грамм

Длительность сварочного импульса

0,025 — 0,5 сек

Рабочая частота сварочного импульса

66 ± 6.6 кГц

Длина петли

автоматический режим: до 5 мм; ручной режим: не ограничена

Нагрев инструмента

есть

Температура нагревательного столика

20-200 ºС
